入射角是指入射光線與濾光片法線之間的夾角。如圖1所示。
?

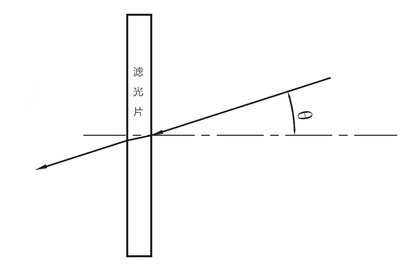

圖1?入射角示意圖，θ代表入射角
不要把入射角誤解為光源方位與濾光片基地的連線和濾光片法線之間的夾角。假如沒通過準直光路，即使是光源方位安裝到濾光片的基地法線上，光線仍是發散的，也即是入射角不會是0°。
假如入射光線與濾光片的法線夾角有一定的規模，那么要指明這個夾角的詳細規模，由于干與濾光片的規劃對視點十分靈敏，關于0°下規劃的窄帶濾光片，假如在不一樣視點下運用，其作用是完全不一樣的。圖2是以850nm窄帶濾光片為例，當入射視點增大時，基地波長的方位不斷向短波移動。
只要是干與濾光片，這個視點效應無法防止，這是干與濾光片的根本特性。從圖中可以看出，當一個850nm的窄帶濾光片在50°下運用時，它不再是一個850nm的窄帶濾光片，而變成了760nm擺布的窄帶濾光片。這也是常常請求用戶把濾光片放置在CCD與透鏡之間的因素，由于在CCD前的光線的發散角不會太大，通常在12°以下，而放置在鏡頭前方，面臨拍照物體時，濾光片接收到的視點規模很大，而且關于大視點規模內的攪擾光沒有一點抵御能力。

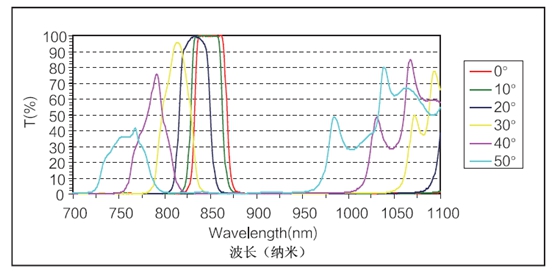

圖2??不一樣入射角對干與濾光片透過性的影響
