紅外濾光片的分類及應用
紅外濾光片指紅外攝影用的深紅色濾光片。顏色即使不太深的濾光，也會有相應的效果。紅外濾光片主要應用于安防監控領域，紅外氣體分析儀，夜視產品，紅外探測器，紅外接收機，紅外感應，紅外通訊產品。具體到產品比如：監控?cái)z相機，遙控器，紅外幕墻產品，紅外感應馬桶、水龍頭、洗手液裝置，紅外測溫器，紅外打印機，交互式電子白板，紅外觸摸屏，指紋識別機等。
產品批量應用：安防監控、紅外測量、紅外測溫儀、紅外熱像儀、氣體檢測；生物識別系統的指紋考勤機，人臉識別考勤機，掌紋掃描儀，靜脈識別儀，智能識別監控系統，紅外攝像頭，攝影鏡頭，軍工鏡頭，工業鏡頭；CO2激光打標，激光切割，激光焊接，紅外熱成像，光電傳感器封裝，以及金融防偽油墨識別系統，智能燈具，衛櫥感應設備，舞臺燈光及激光演示系統，微型投影光學器件，體感游戲，多點觸控應領域，激光美容儀IPL，激光測量，條碼掃描，儀器儀表，激光器以及熒光顯微鏡，醫療儀器及醫療光學器件。
波長范圍
波長范圍紅外測溫濾光片包括的波長范圍很寬廣從780nm~14um
近紅外濾光片（代號IR-A，波長780-1600nm，NIR）
中紅外濾光片(IR-B，1600-3000nm，MIR)
遠紅外濾光片(IR-C，3000-30000nm，F(xiàn)IR)
紅外濾光片的分類
從材料上劃分，有光學玻璃鍍膜的，也有有色玻璃制成的，也有塑料紅外濾光片。這里所指的是近紅外濾光片。如涉及到中遠紅外，材料還有CaF，Si，ZnSe，石英玻璃等。
從光學特性上來劃分，有長波通型和帶通型 。簡單點來說它的功能就是屏掉可見光，僅透紅外光的一個作用。智能機器里面的傳感器，需要以透紅外的方式把信號輸送出去，而紅外濾光片的穿透率和穩定性是直接影響到整個智能產品的關鍵。目前國外的沙伯基礎穿透紅外線原料可以做到，但是價格也是相當貴的，這讓很多中小企業用不起。而國內現在專業做紅外線穿透這方面產品的沒有幾家，因?yàn)檫@種黑科技材料必須具有專業性的技術才可以做出質量好的濾光片。
?
?
傳感器濾光片是用于選擇所需輻射波段的光學設備。傳感器濾光片的一個共同特點是沒有任何濾鏡可以使天體的圖像變亮。因?yàn)樗械臑V光片都會吸收一定的波長。從而使物體變暗。
彩色傳感器濾光片是各種顏色的平板玻璃或亮膜。傳輸帶寬是幾百埃。廣泛應用于寬帶測光或恒星攝譜儀。分離重疊的光譜層次。它的主要特點是它的尺寸可以做得相當大。
薄膜傳感器濾光片一般透射波長較長。因此常被用作紅外濾光片。后者是基于一定的電影基礎。
傳感器濾光片由塑料或玻璃制成。并且添加了特殊的染料。紅色濾光片只允許紅光通過。等等。原來玻璃板的透明度和空氣的透明度差不多。所有的彩燈都能通過。所以它是透明的。但用染料染色后。分子結構發生變化。折射率也會改變。一些彩色光的通過也會改變。例如，當一束白光通過藍色濾光片時。它發出一束藍光。而綠光和紅光很少見。大部分被過濾器吸收。
傳感器濾光片非常有用。廣泛用于攝影。傳感器濾光片的尺寸可以做得相當大。薄膜傳感器濾光片通常具有長的透射波長，并且經常被用作紅外濾光器。后者在真空中涂覆。在一定襯底上交替形成高折射率或低折射率的金屬-介質-金屬薄膜或一定厚度的全介質薄膜。薄膜材料。厚度和串聯的選擇取決于所需的波長和傳輸帶寬。
紅外熱成像測溫窗口 紅外熱成像窗口 鍺玻璃
產品簡介：

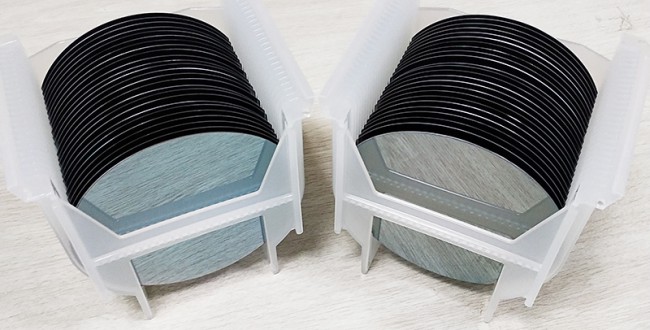

由于單晶硅片具有良好的紅外光譜特性以及物理性能，我司生產的紅外傳感器濾光片主要采用單晶硅為基片，通過在基片上交替鍍制不同折射率和厚度的材料薄膜，使基材具有長通、短通，帶通，增透，反射等功能。
我司生產的單晶硅紅外濾光片主要應用在激光、成像、探測、測溫、傳感、航空航天等領域的傳感器上面，所以也叫紅外傳感器濾光片。
主要應用：
1、紅外報警器，光電開關。（熱釋電紅外傳感器）
2、夜視儀窗口
3、測溫儀窗口
4、熱成像儀
5、氣體分析儀
產品參數：
注:0°～45°入射時中心波長位移：≤110nm用途
單晶硅片
?窄帶濾光片4260nm紅外窄帶濾光片CWL：4260nm@T>70~80%，F(xiàn)WHM:90~380nm帶外：UV~11μm@T>1% CO2檢測、火焰報警器、二氧化碳報警器
單晶硅片窄帶濾光片3900nm紅外窄帶濾光片CWL：3900@T>70~80%，F(xiàn)WHM:90~170nm帶外：UV~11μm@T<1%甲烷探測計、報警器
單晶硅片窄帶濾光片3350nm紅外窄帶濾光片CWL：3350@T>70%，F(xiàn)WHM:120nm帶外：UV~11μm@T<1%甲烷ch4檢測
單晶硅片窄帶濾光片3470nm紅外窄帶濾光片CWL：3470@T>70%，F(xiàn)WHM:125nm帶外：UV~11μm@T<1%汽車尾氣檢測
單晶硅片窄帶濾光片3570nm & 5640nm
紅外窄帶濾光片CWL：3570@T>70%，F(xiàn)WHM:125nm帶外：UV~11μm@T<1%
CWL：5640@T>75%，F(xiàn)WHM:230nm帶外：UV~11μm@T<1%酒精檢測
單晶硅片窄帶濾光片4650nm紅外窄帶濾光片CWL：4650@T>75%，F(xiàn)WHM:225nm帶外：UV~11μm@T<1%一氧化碳co檢測
單晶硅片窄帶濾光片5050nm紅外窄帶濾光片CWL：5050@T>75%，F(xiàn)WHM:205nm帶外：UV~11μm@T<1%一氧化碳co檢測參考波長
單晶硅片窄帶濾光片7350nm紅外窄帶濾光片CWL：7350@T>75%，F(xiàn)WHM:225nm帶外：UV~11μm@T<1%二氧化硫so2檢測
單晶硅片帶通濾光片8-14um紅外帶通濾光片透射區:9~13μm@T>70%，帶外：UV~20μm@T<1%人體溫度檢測，電子體溫計等
單晶硅片長、短波通濾光片5um長波通紅外濾光片UV~4μm@T<1%>78%人體溫度檢測，自動感應設備，紅外燈開關
單晶硅片長、短波通濾光片6.5um長波通紅外濾光片UV~6μm@T<1%>78%人體溫度檢測，自動感應設備，紅外報警器
單晶硅片增透膜3-5 um紅外增透膜3~5μm違反平均透過率T>80%，不同厚度基材透過略有變化。
單晶硅片增透膜8-14 um紅外增透膜8~14μm違反平均透過率T>80%，不同厚度基材透過略有變化。
