"五角棱鏡"是應用在單反相機中嗎？
十一月 20, 2023// 技術文摘//
五棱鏡又名五角棱鏡、五角分光棱鏡，五棱鏡是光學反射棱鏡的一種，五棱鏡是有五個反射面的光學棱鏡，
可以將入射的光線偏轉90°。進入的光線在棱鏡里面反射兩次，使方向改變90°，不但不會倒置，
也不會改變影像的偏手性，普通的直角棱鏡則會倒置影像與改變偏手性。
五角棱鏡在校準系統中是極其有用的，因?yàn)樗麄兛梢苑浅＞_地規范直角，并且分別地規范入射角度。
射線從一面射入，在棱鏡內部經歷兩次270度的反射后會在毗鄰的另一面射出。光學棱鏡

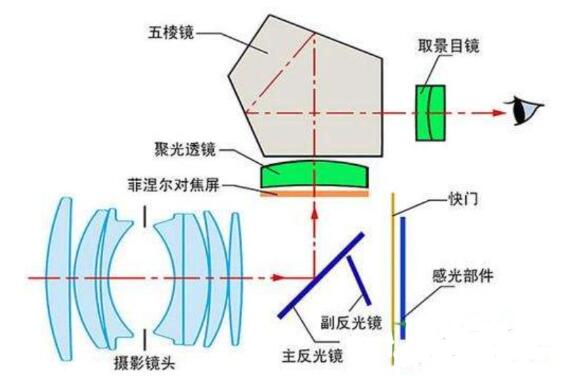

目前五棱鏡的使用范圍很廣泛，在單反相機中五棱鏡（屋頂型五棱鏡）是一種常見的使用光學元件，
而在建筑施工測量中會使用到雙五棱鏡（兩個五棱鏡頂對頂結合在一起）和一個鉛垂線用來標出正確的角度。
五面鏡和五棱鏡的區別
五面鏡用的是鏡面反射，五棱鏡用的是全反射。鏡面反射用的是鍍銀的面，肯定有光損失。
而全反射完全沒有光損失。所以五棱鏡一定比五面鏡亮，一般五面鏡只能做到五棱鏡的80%亮度。
光在同一種介質中傳播時，是以直線方式進行傳播的。只有從一種介質達到另一種介質表面時，
才會出現透射，反射及折射現象。當光線投射到五面鏡取景器的某一面鏡表面時，事實上是先從空氣
介質進入玻璃介質，然后再從鍍銀反射面返回到玻璃介質，最后通過玻璃介質再從新透射回空氣介質當中的。
這個過程在五面鏡取景器取景時，需要循環五次才能完成影像光路回轉。即使是制作面鏡的玻璃透射率再高，
也難免光線通過玻璃時被吸收掉一部分。所以經過多次吸收，取景器的取景亮度必然會減弱。而五棱鏡取景器
的反射光路雖然與之相同，但由于始終是在同一介質中傳播，所以取景亮度相對就要高許多
用五面鏡作為單反機取景器的優點是，有利于減輕相機重量，而且成本與五棱鏡相比相對較低，所以一些
普及型單反相機時有采用。這種取景器的缺點是，取景亮度較低，而且穩定性相對較差，應盡量避免劇烈震動。
正是由于上述原因，所以大多數中檔以上的單反相機，都仍然采取實心五棱鏡的取景方式。
?
