這里，我們主要針對人臉識別系統中的圖像采集裝置所用到的窄帶濾光片進行分析，目的是幫助
使用者更好地了解窄帶濾光片的作用和使用方法，以便正確選擇窄帶濾光片的技術指標。由于人

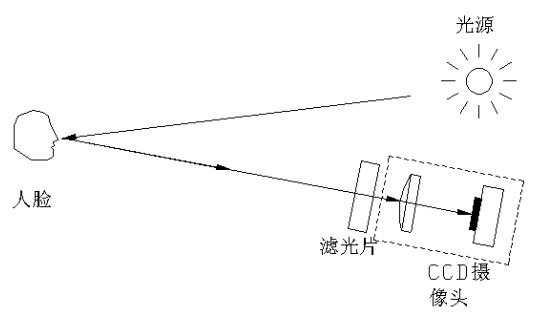

臉識別的計算量很大，目前都是基于黑白灰度圖像進行識別的。其圖像采集的結構示意圖如圖1所示。
光學特點
人臉識別的圖像采集裝置中，光源一般采用高功率的紅外二極管，波長以850nm和940nm居多。
為提高識別效率以及提高光的利用率，從光源選擇開始就要考慮到整體設計。雖然市面上購買的
LED標稱值都是850nm或940nm，但在測量具體的LED產品中心波長時發現還是有不少偏差的。
以850nm的LED為例，其實際中心波長有835nm的，也有865nm的。由于人臉識別系統中采用
的光源為多顆大功率LED陣列，如果各個LED的中心波長不一致，所有LED的光譜在疊加之后，
綜合的光譜帶寬會展寬。單個850nm的LED帶寬在50nm左右，如果由于中心波長不一致，
多個LED疊加后的光譜帶寬將會變成很寬。這對后續的窄帶濾光片帶寬的選擇、能量利用率以
及信噪比的提高都是十分不利的。所以要求在選擇LED光源時，中心波長要一致。另外，LED
光源隨著工作溫度的升高，其中心波長是向長波漂移的，每升高10℃，LED的中心波長向長波
漂移1nm左右。而且隨著工作溫度的升高，LED的發光效率快速下降，當升高到85℃左右時，
LED的輸出效率降到50%左右。因此要求LED光源的散熱效果良好。還有，在選擇LED發光管
的發散角時，以較小的發散角為好，這樣可以提高光源的能量利用率。
接收器 有什么特點？
?窄帶率選擇要注意什么？
窄帶濾光片主要是用來隔離干擾光，透過信號光，充分突顯有用信息，減小干擾信息，為后續的
圖像處理和識別奠定基礎。在目前，人臉識別主要應用在各種場合的考勤和門禁系統。有的是安
裝在室內光線較暗的地方，有的是安裝在較為明亮的地方。不同場合下，干擾光的強度是不同的，
因此對窄帶濾光片的要求也不同。
?
?窄帶濾光片的帶寬不是越窄越好，也不是越寬越好，要根據所處的環境及采用的光源共同決定。
850nm的紅外LED其帶寬在50nm左右，選擇窄帶濾光片時要考慮到光能量的利用率，所以不能
把窄帶濾光片的帶寬定得太窄，對于LED光源，15nm以下的帶寬就不大合適。一方面因為太窄
的帶寬將LED很大一部分較強的信號光拒之門外，另一方面因為太窄的帶寬使濾光片的有效使用
角度變得很小，有可能導致所拍的圖像中間亮邊緣暗的現象。經過實踐檢驗，發現將LED的發光
強度可利用的門檻設在70%左右時，所拍攝的圖像仍具有相當好的對比度，因此，窄帶濾光片的

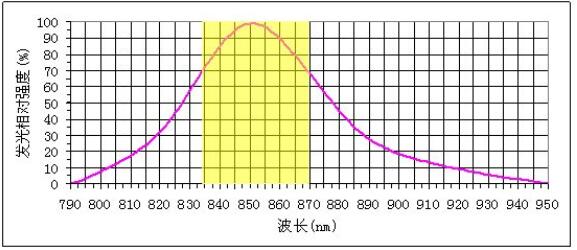

帶寬可以選在30nm左右，見圖3中的陰影部分。對抗干擾要求稍高的，可選擇20nm帶寬的。從目
前用戶的反饋來看，激埃特光電生產的兩種主打850nm窄帶濾光片，一種是30nm帶寬的，另一種
是20nm帶寬的，后者選用的人比較多。
窄帶濾光片的截止范圍主要是根據接收器本身的響應范圍和接收器所處環境中的干擾源波長范圍決定的。
接收器CCD的響應范圍為400~1100nm。在人臉識別場合，干擾源主要是漫反射或散射的太陽光和周邊
的人造光源，跨越的波長范圍很廣，從紫外一直延伸到近紅外。綜合這兩者原因，人臉識別用的窄帶
濾光片的截止范圍可以確定為400~1100nm。
?
一般大家都會認為窄帶濾光片的峰值透過率越高越好，大多數情況下這是正確的，但是在人臉識別應用中，
情況并非總是如此。當人臉識別裝置處在太陽光直射的環境下時，干擾光的強度非常大，與信號光相同波長
的干擾光也很強，這個干擾光是無法通過窄帶濾光片去除的。這時要提高抗干擾能力需要進一步增加LED光
的入射強度，使信號光的強度比干擾光的強度大數倍以上。增加LED光源的強度從實現方法上比較簡單，
只要增加LED的個數就行，但是當LED光的能量強到一定值時，再加上來自與LED同波長的干擾光的能量，
CCD接收器的響應很容易就飽和了，使圖像失真嚴重，即使通過軟件的辦法降低曝光量，也未必能解決這
個問題。這時，就需要窄帶濾光片在濾除截止區域的干擾光的同時，對信號光波段要起到一定的衰減作用，
根據實際情況會要求窄帶濾光片的峰值透過率為40%，或者60%，或者其他數值。
考慮到成本因素，目前人臉識別系統中用的CCD接收器以及對應的透鏡組基本上是現成的，屬通用型的，
被廣泛用在網絡攝像頭或手機攝像頭上。而這種通用型的攝像頭的調焦范圍都比較小，如果在CCD前方
放置一片濾光片，就會引入多余的光程差，使成像模糊，當這個光程差比較小時，通過微調焦距還能使圖
像清晰，但當濾光片的厚度較大時，引入的光程差也較大，通過微調焦距有可能調不過來，導致圖像模糊。
因此，很多人都將濾光片放置在CCD攝像頭的鏡頭前方，而不是放在CCD傳感器的前方，因為這樣放置相
當于濾光片沒有干預成像光路。但是，放在鏡頭前方的濾光片尺寸大，安裝不方便，又不美觀，所以許多
人都希望能把濾光片的面積變小，又能放置在CCD傳感器前方，內置在攝像頭內，既節約了濾光片的成本，
又不影響外觀。要想把濾光片置于攝像頭之內，要求濾光片的厚度很薄，經過實踐用0.55mm或0.7mm厚
的濾光片是合適的。
激埃特光電為了實現超薄設計，利用全介質硬膜鍍膜技術成功實現了在0.2mm以上的玻璃基片上鍍制窄帶
濾光片的技術，具體產品應用請聯系客服咨詢，我們?yōu)槟峁┤轿唤鉀Q方案。
