TO管帽是近期出現頻率非常高的名詞，它是應用在光電子領域的光學元件，

可能大家對其認識的比較少，下面小編帶您具體的去了解一下吧。

晶體管外殼 (TO) 是控制某種特殊導電電子外殼的國際行業標準名稱。

logo0105

TO 封裝包含兩個元件：管座和管帽。在光電子領域中，管帽實現了兩大基本功能。

首先，它們對傳輸和接收應用領域中的光學元件提供了持久可靠的保護。

其次，作為光學接口，它們還確保了光學信號的順利傳輸。

因此，安裝在管帽中的窗口或透鏡的光學性質必須達到相當高的要求。

logo04

一般情況下，我們可以將管帽分為兩種不同類型：模塑TO管帽&透鏡：

在對金屬和玻璃進行密封處理時不使用任何其它材料。此類管帽適用于所有傳統類型的光學信號傳輸。單晶硅片

logo03

焊接TO管帽&透鏡：
在對金屬和玻璃進行熔融處理時添加了焊料玻璃。此類管帽適用于包含特殊光學元件的各種精密應用。

將管座和管帽焊接在一起可形成 TO 封裝。在此過程中，封裝空間內部的氧氣將被抽空，以增強防腐性能。

對于TO管帽我們只分為以上的兩種，更多的知識請大家繼續關注我們紅外鍍膜廠家官方公眾號，

詳情咨詢"激埃特光電"客服，了解有關此過程的詳細信息。

logo02

TO管帽

1.常規使用儲存環境：溫度 20~25℃，濕度 50% ~ 70%；?
2.產品尺寸：管帽：外徑 5.4±0.1mm，小外徑 4.6±0.03mm，
內孔 2.5±0.05， 厚度 0.2±0.03mm；濾光片規格：長/寬 2.9±0.05，厚度 0.5±0.05。?

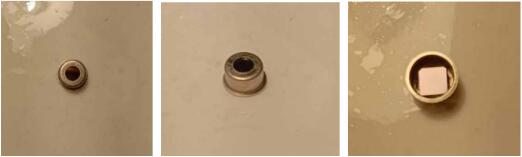

3.產品圖片
11

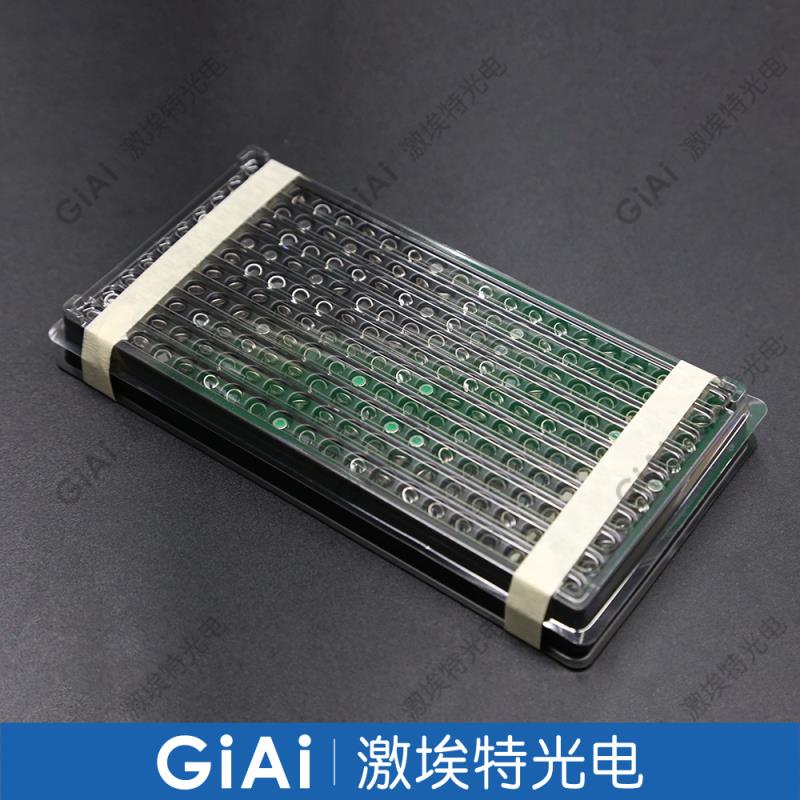

4.包裝方式：PVC 膠膜包裝/客戶指定方式；

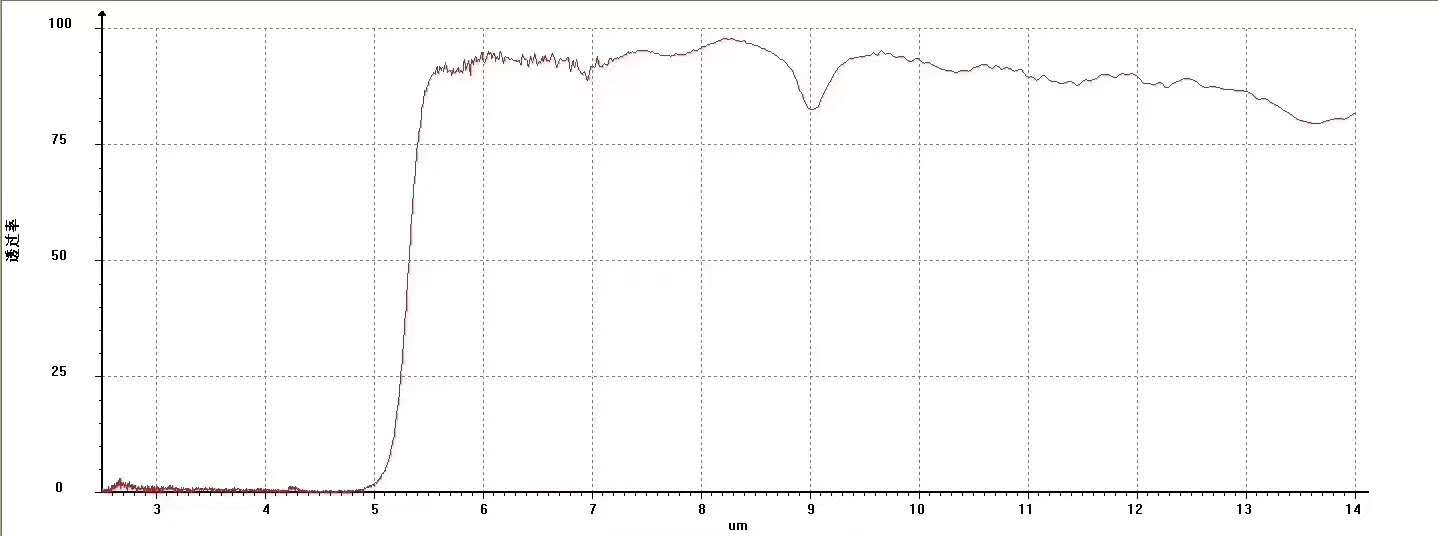

5.光譜圖：?2.5-5um T<1%,5.5-14um T>80%
微信圖片_20200309155256
LP5.5um?硅片
基 材：單晶硅
尺 寸：
2.8*2.8*0.5mm
2.9*2.9*0.5mm?
3.0*3.0*0.5mm
5_838_1821122_670_670_副本
鍍膜尺寸：
4 寸（直徑 100mm）?6 寸（直徑 150mm）
成品尺寸公差：0/-0.15mm成品厚度公差：±0.05mm
光 學 特 性：
2-5um @ Tave<1% 、6-14um @Tave>85%
光譜曲線：
微信圖片_20200309155256
外 ? 觀：
1）無明顯凹陷和凸物，雙面光面，符合美軍標60/40 標準。
?2）平行度：<1arc min
膜層強度：
1）用美軍標 800 的 3M 粘拉膠進行迅速拉扯實驗，確保膜層無脫落。
包裝方式：
1）鍍膜 4 寸或 6 寸的大片直接按照成品尺寸切斷，并雙面覆膜。
2）每一版用泡棉隔開，并抽真空包裝。
?3）根據放入數量每個獨立小包裝之間再用泡棉隔開。
4）產品與外箱之間用泡棉隔開。
5.5+gm
裝配使用方法：
1）拆開外包裝，取出每個獨立包裝。
2）撕開其中一面的保護膜
?3）用真空吸筆拿取每個成品硅片進行封裝
出貨附帶資料：
1） 產品光譜檢測曲線。
2） 出貨檢驗報告。

?車間 小
