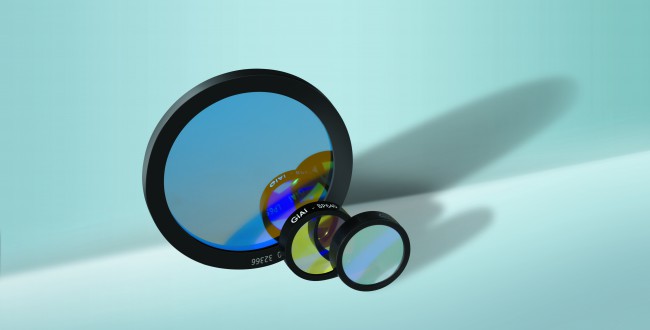

光學濾光片的基本概念及參數有哪些？
一月 7, 2021// 技術文摘//
1、按光譜波段區分濾光片：
通過光譜的長短（即光譜所處區域）把濾光片分為：紫外濾光片，可見
光濾光片，近紅外濾光片，紅外濾光片，遠紅外濾光片。
光譜波長范圍如下：
紫外濾光片180~400nm
可見光濾光片400~700nm
近紅外濾光片700~3000nm
紅外濾光片3000nm~10um以上
2、按光譜特性區分濾光片：
帶通濾光片、截止濾光片、分光濾光片、中性密度濾光片、
反射濾光片、負濾光片。
光學濾光片的基本概念及參數有哪些？
帶通型：選定波段的光通過，通帶以外的光截止。其光學指標主要是中心波長
（CWL），半帶寬（FWHM)。分為窄帶和寬帶。比如窄帶808濾光片，NBF-808。
短波通型(又叫低波通)：短于選定波長的光通過，長于該波長的光截止。
比如紅外截止濾光片，IBG-650。
長波通型(又叫高波通)：長于選定波長的光通過，短于該波長的光截止
比如紅外透過濾光片，IPG-800。
3、按膜層材料區分濾光片：
軟膜濾光片、硬膜濾光片；
軟膜濾光片主要用于生化分析儀當中；硬膜濾光片不僅指薄膜硬度方面,
更重要的是它的激光損傷閾值,所以它廣泛應用于激光系統當中。
4、濾光片相關名詞解釋:
中心波長(CWL): 濾光片在實際應用中所使用的波長,如光源主峰值是
850nm led燈,那需求的中心波長就是850nm。
透過率(T): ?假設光初始值為100%,通過濾光片后有所損耗了,通過評估得出
只有85%了,那就可以把這個濾光片的光學透過率只有85%,簡單講就是損失
了多少,大家都希望做所有事性損失越小越好。
峰值透過率(Tp)>85%：濾光片損耗后能夠透過的最高值在85%以上。
半帶寬(FWHM): ?簡單說就是最高透過率的1/2處所對應的波長,左右波長值相減,
例如,峰值最好是90%,1/2就是45%,45%所對應的左右波長是800nm和850nm,
那半帶寬就是50nm。
截止率(Blocked): 截止區所對應的透過率.由于要想透過率達到0%,那是非常難
的事情,要知道太陽可以讓地下的樹變成炭，只靠這薄薄的薄膜去掩蓋一切是
很難的，只能選擇它透過率越小越好，就是不想要的光譜透過率越小越好。
截止波段: ?可接受的不想要的波長最小區域。
介質硬膜(hard coating): ?氧化物材料鍍制(如Ta2O5,SiO2等)。
軟膜: ?除氧化物材料外,如氟化物(MgF2),硫化物,常用的金,銀,鋁之類。
增透膜(AR): 減反射膜,增加光的穿性,使光能量最有效的利用。
BBAR: ?背面寬帶增透膜。
高反(HR): ?光通過某波長被返回或反射較多,如平時用的鏡子。
高透(HT): ?光通過某波長損失較少,如平時用的玻璃窗，就屬于可見光高透。
