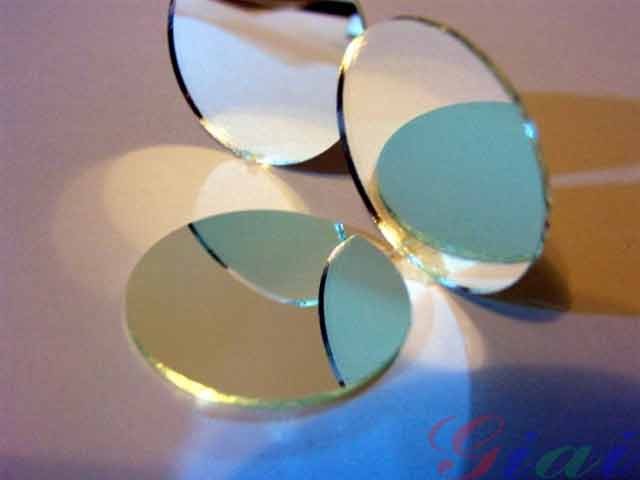

具有較高的熱反射能力而又保持良好透光性能的平板玻璃稱為熱反射鏡玻璃。熱反射玻璃又稱為鍍膜玻璃，還有稱電子鏡的。是現(xiàn)代最有效地防太陽玻璃。
熱反射玻璃與吸熱玻璃的區(qū)分可用公式來表示
Ｓ=Ａ/Ｂ
式中A為玻璃整個光通量的吸收系數(shù)，B為玻璃整個光通量的反射系數(shù)。
若S>1時，則為吸熱玻璃。S<1時，則為反射玻璃。
熱反射玻璃從顏色上分，有灰色、青銅色、茶色、金色、淺藍色、棕色、古銅色和褐色等。
從性能結構上分，有熱反射、減反射、中空熱反射、夾層熱反射玻璃等。
熱反射玻璃生產(chǎn)方法有熱解法、真空法、化學鍍膜法等多種。是在玻璃表面涂以金、銀、銅、鋁、鉻、鎳、鐵等金屬或金屬氧化薄膜或非金屬氧化物薄膜。還可用電浮法、等離子交換法，向玻璃表面層滲入金屬離子以置換玻璃表面層原有的離子而形成熱反射膜。
1、熱反射玻璃特點
（１）對太陽輻射熱有較高的反射能力。普通平板玻璃的輻射熱反射率為7％～8％，熱反射玻璃可達30％左右。
（２）鍍金屬膜的熱反射玻璃，具有單向透像的特性。鍍膜熱反射玻璃表面金屬層極薄使它在迎光面具有鏡子的特性，而在背光面則又如窗玻璃那樣透明。這種奇異的性能給人們造成視覺上的多種可能性。當人們站在鍍膜玻璃幕墻建筑物前，展現(xiàn)在眼前的是一幅連續(xù)的反映周圍景色的畫面，卻看不到室內(nèi)的景象，對建筑物內(nèi)部起遮蔽及帷幕的作用，因此建筑物內(nèi)可不設窗簾。但當進入內(nèi)部，人們看到的是內(nèi)部裝飾與外部景色融合在一起，形成一個無限開闊的空間。由于熱反射玻璃具有以上兩種可貴的特性，所以它為建筑設計的創(chuàng)新和立 面設計的靈活性提供了優(yōu)異的條件。
2、熱反射玻璃用途
由于熱反射玻璃具有良好的隔熱性能，所以在建筑工程中獲得廣泛應用。熱反射玻璃多用來制成中空玻璃或夾層玻璃窗。如用熱反射玻璃與透明玻璃組成帶空氣層的隔熱玻璃幕墻，其遮蔽系數(shù)僅有0.1左右。這種玻璃幕墻的導熱系數(shù)約為1.74W/m.K，比一磚厚兩面抹灰的磚墻保溫性能還好。因此，它在現(xiàn)代化建筑中獲得愈來愈多的應用。
3、熱反射玻璃性能
（一）有較小的遮蔽系數(shù)
以太陽光通過3mm透明玻璃射入室內(nèi)的量作為1，在同樣條件下，得出太陽光通過各種玻璃流入室內(nèi)的相對量叫做玻璃的遮蔽系數(shù)。遮蔽系數(shù)愈小，通過玻璃射入室內(nèi)的太陽能愈小，冷房效果愈好。
（二）對太陽能的反射率較高
從對太陽能反射率看，6mm透明浮法玻璃第一次反射7％，第二次反射10％，總反射率17％而6mm茶色熱反射玻璃第一次反射30％，第二次反射31％，總反射率為61％。
（三）對太陽輻射熱的透過率小
從太陽輻射的透過率看，6mm熱反射玻璃比同厚度透明浮法玻璃減少65％以上，比吸熱玻璃也減少45％左右。
（四）對可見光的透過率小
從可見光透過率看，6mm熱反射玻璃比同厚度的浮法玻璃減少75％以上，茶色吸熱玻璃也減少60％。
抗磨強度：在200g/㎝2負荷下，包上49號鋼球，經(jīng)2500r/min摩擦未見鍍層損傷。
抗?jié)穸刃裕涸跍囟?0℃±2℃，濕度100％，經(jīng)連續(xù)5晝夜循環(huán)升溫，冷卻涂層不退色。
抗腐蝕性：在溫度40℃±1℃，5％硝酸或硫酸溶液浸泡24小時涂層不退色。在溫度60℃±1℃，5％氫氧化鈉溶液浸泡24小時涂層不退色。
