簡介
菲涅爾透鏡多是由聚烯烴材料注壓而成的薄片，鏡片表面一面為光面，另一面刻錄了由小到大的同心圓。菲涅爾透鏡的在很多時候相當于紅外線及可見光的凸透鏡，效果較好，但成本比普通的凸透鏡低很多。菲涅爾透鏡可按照光學設計或結構進行分類。菲涅爾透鏡作用有兩個：一是聚焦作用；二是將探測區域內分為若干個明區和暗區，使進入探測區域的移動物體能以溫度變化的形式在PIR（被動紅外線探測器）上產生變化熱釋紅外信號。
概述

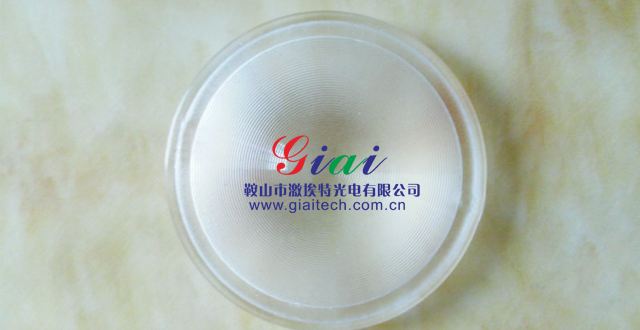

菲涅爾透鏡 (Fresnel lens) ，又名螺紋透鏡，多是由聚烯烴材料注壓而成的薄片，也有玻璃制作的，鏡片表面一面為光面，另一面刻錄了由小到大的同心圓，它的紋理是根據光的干涉及擾射以及相對靈敏度和接收角度要求來設計的。透鏡的要求很高。一片優質的透鏡必須表面光潔，紋理清晰，其厚度隨用途而變，多在1mm左右，特性為面積大、厚度薄及偵測距離遠。菲涅爾透鏡在很多時候相當于紅外線及可見光的凸透鏡，效果較好，但成本比普通的凸透鏡低很多。多用于對精度要求不是很高的場合，如幻燈機、薄膜放大鏡、紅外探測器等。
作用
菲涅爾透鏡利用透鏡的特殊光學原理，在探測器前方產生一個交替變化的“盲區”和“高靈敏區”，以提高它的探測接收靈敏度。當有人從透鏡前走過時，人體發出的紅外線就不斷地交替從“盲區”進入“高靈敏區”，這樣就使接收到的紅外信號以忽強忽弱的脈沖形式輸入，從而強其能量幅度。
菲涅爾透鏡作用有兩個：一是聚焦作用，即將熱釋紅外信號折射（反射）在PIR上，第二個作用是將探測區域內分為若干個明區和暗區，使進入探測區域的移動物體能以溫度變化的形式在PIR上產生變化熱釋紅外信號。
菲涅爾透鏡，簡單的說就是在透鏡的一側有等距的齒紋，通過這些齒紋，可以達到對指定光譜范圍的光帶通(反射或者折射)的作用。傳統的打磨光學器材的帶通光學濾鏡造價昂貴。菲涅爾透鏡可以極大的降低成本。
典型的例子就是PIR。PIR廣泛的用在警報器上。如果你拿一個看看，你會發現在每個PIR上都有個塑料的小帽子。這就是菲涅爾透鏡。小帽子的內部都刻上了齒紋。這種菲涅爾透鏡可以將入射光的頻率峰值限制到10微米左右（人體紅外線輻射的峰值）。
菲涅耳透鏡可以把透過窄帶干涉濾光鏡的光聚焦在硅光電二級探測器的光敏面上，菲涅爾透鏡不能用任何有機溶液(如酒精等)擦拭，除塵時可先用蒸餾水或普通凈水沖洗，再用脫脂棉擦拭。
現在的相機對焦屏都是磨砂毛玻璃菲涅爾透鏡，其優點是明亮和亮度均勻。對焦不準時，在對焦屏上的成像是不清晰的。為了配合更精確地對焦，一般在對焦屏中央裝有裂像和微棱環裝置。當對焦不準時，被攝體在對焦屏中央的像是分裂成兩個圖像，當兩個分裂的圖像合二為一時，表明對焦準確了。AF單反機的標準對焦屏一般不設有裂像裝置，而是刻有一個小矩形框來表示AF區域，有些對焦屏上還刻有局部測光或點測光區域。早期AF單反機在光線較暗環境中對焦時，往往很難看見對焦框，就難以判斷相機是以哪一點來作為對焦點，新一代單反機對焦屏上的對焦點會發光，或者有對焦聲音提示，便于在復雜環境中確認對焦。不同類型的對焦屏有不同的用途、拍攝人像可能用如裂像對焦屏更好，帶橫豎線或刻度的對焦屏適用于建筑物攝影和文件翻拍；中間部分沒有裂像而只有微棱的對焦屏適用于小光圈鏡頭，它不會有裂像一邊亮一邊黑的缺點。不少單反相機焦屏可由用戶自己更換。又稱螺紋透鏡。
基本原理
其工作原理十分簡單：假設一個透鏡的折射能量僅僅發生在光學表面（如：透鏡表面），拿掉盡可能多的光學材料，而保留表面的彎曲度。
另外一種理解就是，透鏡連續表面部分“坍陷”到一個平面上。從剖面看，其表面由一系列鋸齒型凹槽組成，中心部分是橢圓型弧線。每個凹槽都與相鄰凹槽之間角度不同，但都將光線集中一處，形成中心焦點，也就是透鏡的焦點。每個凹槽都可以看做一個獨立的小透鏡，把光線調整成平行光或聚光。這種透鏡還能夠消除部分球形像差。
發展現狀
國際上有人研制大型菲涅爾透鏡，試圖用于制作太陽能聚光集熱器。菲涅爾透鏡是平面化的聚光鏡，重量輕，價格比較低，也有點聚焦和線聚焦之分，一般由有機玻璃或其它透明塑料制成，也有用玻璃制作的，主要用于聚光太陽電池發電系統。
我國從70年代直至90年代，對用于太陽能裝置的菲涅爾透鏡開展了研制。有人采用模壓方法加工大面積的柔性透明塑料菲涅爾透鏡，也有人采用組合成型刀具加工直徑1.5m的點聚焦菲涅爾透鏡，結果都不大理想。近來，有人采用模壓方法加工線性玻璃菲涅爾透鏡，但精度不夠，尚需提高。 還有兩種利用全反射原理設計的新型太陽能聚光器，雖然尚未獲得實際應用，但具有一定啟發性。一種是光導纖維聚光器，它由光導纖維透鏡和與之相連的光導纖維組成，陽光通過光纖透鏡聚焦后由光纖傳至使 用處。另一種是熒光聚光器，它實際上是一種添加熒光色素的透明板（一般為有機玻璃），可吸收太陽光中與熒光吸收帶波長一致的部分，然后以比吸收帶波長更長的發射帶波長放出熒光。放出的熒光由于板和周圍介質的差異，而在板內以全反射的方式導向平板的邊緣面，其聚光比取決于平板面積和邊緣面積之比，很容易 達到10一100，這種平板對不同方向的入射光都能吸收，也能吸收散射光，不需要跟蹤太陽。
