激光雷達濾光片介紹：

激光雷達最早是軍用技術，隨著科學技術迅速的發展，激光雷達已經普遍應用于無人駕駛汽車里，無人機設備，手機攝像頭等傳感器探測端，這比傳統的攝像頭傳感器具有更高的精度。目前，激光雷達一般采用濾光片波長在800nm-1550nm之間的近紅外作為發射光源，在這個范圍內對于人眼是相對安全的。 我們結合市面上無人汽車激光雷達常用的激光雷達濾光片應用，可以認為激光雷達用905nm濾光片、940nm濾光片 1550nm濾光片等。

激光雷達（Lidar）是一種利用激光束探測和測量目標距離和速度的技術，廣泛應用于航空、航天、地理、軍事、交通、環境等領域。激光雷達的基本原理是，發射器向目標發射一束激光脈沖，接收器接收目標反射回來的激光信號，根據信號的時間差和強度，計算出目標的位置、速度和形狀等信息。
? ? ? ?激光雷達的性能和精度很大程度上取決于激光器和探測器的質量，而濾光片是連接激光器和探測器的重要元件，對激光雷達的工作效果有著至關重要的影響。濾光片是一種能夠根據波長選擇性地透射或反射光線的光學器件，可以用來改變或控制光線的顏色、強度和方向。濾光片在激光雷達中主要有以下幾種應用：

激發濾光片：激發濾光片是安裝在激光器前面的濾光片，用來提高激光器的輸出功率和穩定性，以及減少激光器的熱負荷。激發濾光片可以選擇性地透射或反射不同波長的激光，從而增強或抑制某些譜線，使得激光器輸出更純凈、更強烈的單色激光。例如，在Nd:YAG激光器中，可以使用一個透射1064nm波長，反射其他波長的濾光片，來增加1064nm波長的輸出功率，同時減少其他波長的能量損耗。

發射濾光片：發射濾光片是安裝在激光器后面的濾光片，用來進一步提高激光束的質量和方向性，以及保護激光器和其他元件不受外界干擾。發射濾光片可以根據需要選擇性地透射或反射不同波長或角度的激光，從而消除或減少雜散光、多普勒頻移、偏振等對激光束的影響。例如，可以使用一個透射1550nm波長，反射其他波長的濾光片，來消除雜散輻射和氣體吸收對激光束的影響。

接收濾光片：接收濾光片是安裝在探測器前面的濾光片，用來提高探測器的靈敏度和信噪比，以及保護探測器不受外界干擾。接收濾光片可以選擇性地透射或反射不同波長或角度的激光信號，從而增強或抑制某些信號，使得探測器只接收與目標相關的有效信號。例如，在脈沖多普勒雷達中，可以使用一個透射與目標速度相關的多普勒頻移后的信號，反射其他信號的濾光片，來提高探測目標速度的精度。

060 027 051 008

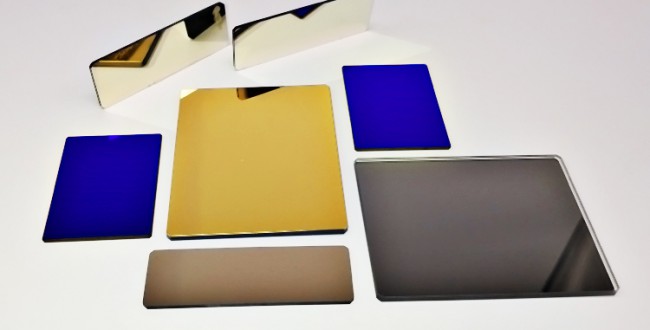

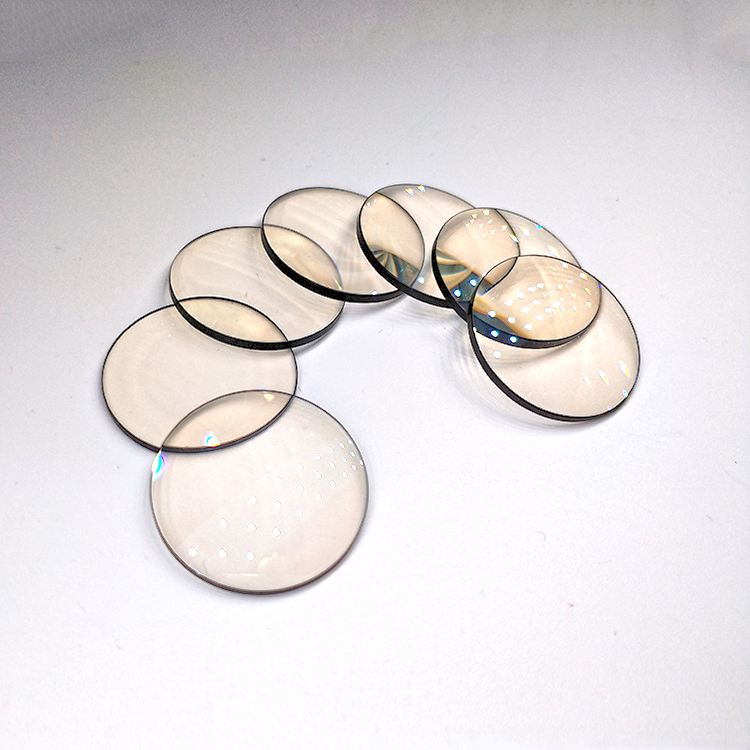

鞍山激埃特光電生產的用于激光雷達傳感器的光學濾光片具有高性能特征：

在激光波長下具有高透射率（> 95％）

窄帶寬（＜1nm至40+ nm，取決于系統要求）

深度截止（OD 4-6在檢測器范圍內）

高度穩定，環保，可靠

較寬的入射角范圍（AOI）0-35度



優點

  • 單片式不采用膠合

  • 鍍硬膜,使用壽命長

  • 波長定位精確

  • 離子蒸鍍,溫度漂移小

  • 穿透率高

  • 截止深度高

應用

  • 激光雷達測距儀

  • 紅外檢測儀器

  • 汽車安防測距攝像機

  • 激光夜視儀

  • 高速公路，野外及廣場夜視攝像機

  • 材質：光學玻璃 (符合環保ROHS)

參數

  • 中心波長905nm±2nm

  • 中心波長透過率>90%

  • 峰值透過率>90%

  • 半帶寬：30nm±2nm

  • 截止區：200nm~1100nm

  • 截止率：T<0.01%

  • 外觀要求：60/40

  • 帶寬，尺寸可根據客戶需求定制

? ? ? ?綜上所述，濾光片在激光雷達中起著重要的作用，可以有效地提高激光雷達的性能和精度。隨著科技的進步和需求的增加，
? ? ? ?激埃特光電生產的濾光片也在不斷地發展和創新，為激光雷達提供更多更好的解決方案。
